Vertikal Sprial Fin Tube Power Plant Economiser Pengurangan Stres Termal

Economizer Tabung Fin Sprial Vertikal Di Pembangkit Listrik Mengurangi Tekanan Termal

Deskripsi Penghemat

Tabung bersirip spiral dibentuk dengan mengelas strip baja pada tabung telanjang di sepanjang jalur spiral dengan metode pengelasan frekuensi tinggi.Tabung bersirip spiral melalui proses belitan bahan sirip dan pengelasan frekuensi tinggi, dapat membuat tekanan sirip dan tabung mencair secara keseluruhan, resistansi termal kontak kira-kira 0, dan dapat menahan tegangan termal bolak-balik.Tidak ada deformasi setelah pengelasan, agar tidak melemahkan daya dukung pipa dasar, kondusif untuk perpindahan panas dari sirip ke dinding bagian dalam pipa dasar. Pipa serpentine dililit oleh pipa bersirip sprial (bagian siku tidak memiliki bersirip) terdiri dari kelompok tabung sebagai permukaan pemanas economizer, yaitu economizer bersirip sprial.

Economizer adalah perangkat yang dipasang di bagian bawah cerobong asap boiler untuk mendaur ulang limbah panas dari asap knalpot, memanaskan air umpan boiler ke permukaan pemanas air jenuh di bawah tekanan drum uap, karena menyerap panas suhu tinggi gas buang, mengurangi suhu buang gas buang, menghemat energi dan meningkatkan efisiensi, sehingga disebut economizer.

Penghemat biasanya digunakan sebagai bagian dari generator uap pemulihan panas (HRSG) dalam siklus gabunganpembangkit listrik.Dalam HRSG, air melewati economizer, lalu aketel dan kemudian pemanas super.Economizer juga mencegah penggenangan boiler dengan air cair yang terlalu dingin untuk direbus mengingat laju aliran dan desain boiler.

Dibandingkan dengan penghemat tabung kosong, penghemat tabung bersirip H dapat memperbesar area pertukaran panas dan mengurangi jumlah tabung.Itu juga dapat meningkatkan area aliran gas buang untuk mengurangi kecepatan dan abrasi aliran gas buang.
Tabung bersirip H dapat dibuat sebagai tabung bersirip H ganda, dengan kekakuan tinggi agar sesuai dengan deretan tabung panjang.

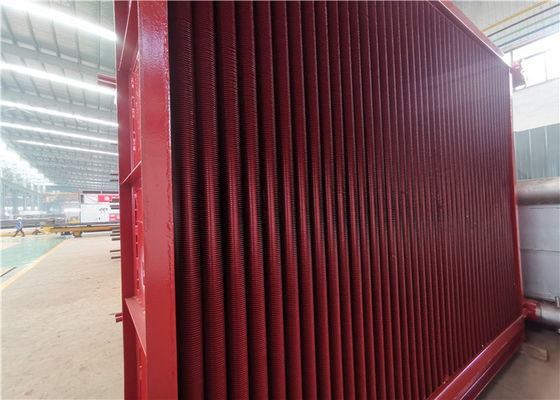

Economizer bersirip spiral adalah peralatan perpindahan panas yang baru dirancang, terdiri dari tabung sirip spiral untuk mengatasi abrasi serius dan waktu servis yang singkat.

Fungsi

1. Menyerap panas gas buang suhu rendah, mengurangi suhu asap knalpot, mengurangi kehilangan asap dan menghemat bahan bakar.

2. Karena air umpan dipanaskan dalam economizer sebelum memasuki drum, penyerapan panas air umpan pada permukaan pemanas berkurang, dan economizer dapat digunakan untuk menggantikan bagian dari permukaan pemanas evaporatif yang berbiaya tinggi.

3. Ketika suhu air umpan dinaikkan, perbedaan suhu dinding akan berkurang dan tegangan termal akan berkurang untuk memperpanjang masa pakai drum uap.

Spesifikasi

Aplikasi

Industri Terkait: Csiklus gabungan pembangkit listrik, Pembangkit uap pemulihan panas (HRSG).

Penghemat biasanya digunakan sebagai bagian dari generator uap pemulihan panas (HRSG) dalam siklus gabunganpembangkit listrik.Dalam HRSG, air melewati economizer, lalu aketel dan kemudian pemanas super.Economizer juga mencegah penggenangan boiler dengan air cair yang terlalu dingin untuk direbus mengingat laju aliran dan desain boiler.
