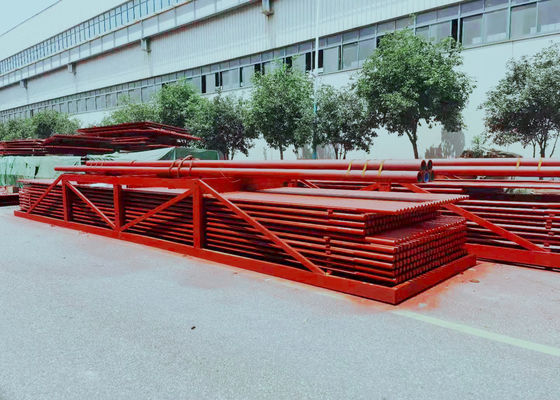

60 Panel Dinding Membran Boiler Dengan Pengelasan Busur Terendam

60 Panel Dinding Membran Boiler dengan Pengelasan Busur Terendam untuk Pemeliharaan Boiler Pembangkit Listrik


pengantar

Dinding air membran adalah struktur kedap udara yang terdiri dari pipa dan sirip. Keuntungannya adalah lebih sedikit kebocoran udara di tungku;dapat menggunakan dinding pemasangan pipa, lebih sedikit beban pada struktur baja dan biaya boiler yang lebih rendah;struktur suspensi yang mudah digunakan dan meningkatkan sistem ekspansi termal, cocok untuk produksi mekanis skala besar, tingkat perakitan tinggi, kapasitas penyimpanan panas rendah, dan mempersingkat waktu start-up dan shutdown.Kerugiannya adalah proses pembuatannya rumit.Dinding air membran sering digunakan dalam boiler kapasitas besar, suhu tinggi dan tekanan tinggi.

Poin kuat dari dinding air membran

(1) Pastikan penyegelan dinding tungku dan kurangi kebocoran udara di ruang bakar.

(2) Terwujudnya pendinginan air penuh di ruang bakar bermanfaat untuk mencegah kokas dalam kondisi pembakaran intensif.

(3) Waktu pendinginan start-up dan shutdown boiler dapat dipersingkat karena kapasitas penyimpanan panasnya yang kecil, kenaikan suhu yang cepat dan pendinginan yang cepat di ruang bakar.

(4) Dinding tungku peletakan pipa cocok, yang sangat mengurangi beban rangka boiler dan nyaman untuk suspensi dan pengangkatan.

(5) Dibandingkan dengan jenis tabung telanjang, kapasitas penyerapan panas tabung ditingkatkan.

(6) Ini meningkatkan tingkat per-perakitan komponen boiler, memfasilitasi dan mengurangi beban kerja pemasangan.

Menurut proses pembuatan yang berbeda, dinding air membran dapat dibagi menjadi tiga jenis (lihat Gambar 1): 1. tabung sirip yang digulung dilas dalam baris, dengan beban kerja pengelasan yang lebih sedikit, tetapi tabung sirip mahal.2. tabung telanjang dan sirip (baja datar) dilas dalam baris, yang memiliki biaya bahan rendah dan dapat dengan mudah memenuhi persyaratan berbagai pitch, tetapi baja datar membutuhkan peralatan presisi dan finishing yang tinggi. Pengelasan fusi tabung telanjang, sirip antara tabung dibentuk dengan mengisi kawat las, sebagian besar digunakan untuk pitch kecil antara tabung.Pitch antara tabung dinding air membran terkait dengan faktor-faktor seperti tekanan boiler dan beban panas tungku, biasanya s/d adalah 1,2-1,5.

Spesifikasi

Fungsi utama water wall panel di boiler adalah untuk menyerap panas yang dihasilkan oleh nyala api atau cerobong suhu tinggi dan untuk menghasilkan uap atau air panas di dalam tabung, sehingga untuk mengurangi suhu di dalam ruang.

• Panel dinding air boiler membran: las titik banyak tabung bersirip yang digulung menjadi permukaan pemanas gabungan yang disegel, yang meningkatkan kedap udara tungku dan mengurangi kebocoran udara.
• Tabung dinding air bertabur:mengelas pin dengan panjang 20 hingga 25 mm dan diameter 6 hingga 12 mm pada tabung dinding air, dan kemudian menerapkan plastik tahan api bijih krom untuk mengurangi penyerapan panas panel dinding air, dan meningkatkan suhu di zona pembakaran.Ini sesuai untuk situasi di mana sulit untuk membakar bahan bakar, serta tungku penyadapan terak tertentu.
• Panel dinding air boiler tabung polos: terdiri dari seluruh deretan pipa baja mulus, struktur paling sederhana.
• Pipa dinding air boiler yang terpasang di dinding: tertanam di dinding bagian dalam dinding tungku, penyerapan panas satu sisi.
• Panel dinding air berpemanas dua sisi: dipasang di tengah tungku boiler besar, yang dibagi menjadi dua bagian yang independen satu sama lain, dan kedua sisi dipanaskan.
