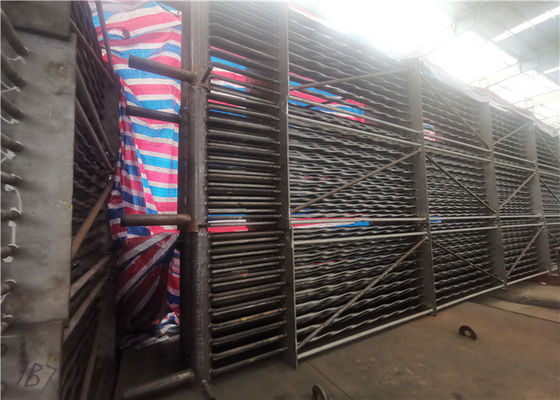

Stainless Steel Twist Flat Spiral Tube Heat Exchanger Economizer

Stainless Steel Twisted Tube Heat Exchanger Economizer Sprial Tube

Deskripsi Economizer / Penukar panas

Penukar panas adalah alat untuk memindahkan sebagian panas dari fluida panas ke fluida dingin.Penukar panas memainkan peran penting dalam kimia, minyak bumi, listrik, makanan dan banyak produksi industri lainnya.Penukar panas telah banyak digunakan dalam produksi kimia, seperti pemanas, pendingin, kondensor, evaporator dan reboiler, dll.

Bundel tabung penukar panas terdiri dari sejumlah tabung datar bengkok, dan sejumlah lingkaran baja disusun di luar bundel tabung untuk meningkatkan kekakuan bundel tabung.Karena struktur khusus pipa, fluida di dalam dan di luar pipa mengalir dalam aliran spiral, dan pertukaran panas fluida di kedua sisi diperkuat pada saat yang bersamaan.Struktur koil choke khusus di luar bundel tabung mengatasi fenomena aliran pendek media perpindahan panas antara bundel tabung dan bagian dalam cangkang.Penukar panas ini tanpa pelat penyekat, mengurangi biaya, mengurangi penskalaan dan getaran, terutama nyaman untuk transformasi penukar panas shell dan tabung yang ada, dalam prospek aplikasi luas industri kimia, petrokimia dan lainnya.

Proses pembuatan pipa datar spiral termasuk "perataan" dan "pemutaran panas". Penukar panas tabung putar yang ditingkatkan sesederhana penukar panas shell dan tabung tradisional, tetapi ada banyak kemajuan yang menarik.Ini telah memperoleh manfaat teknis dan ekonomi berikut: perpindahan panas yang lebih baik, penskalaan yang berkurang, arus berlawanan yang sebenarnya, pengurangan biaya, tidak ada getaran, menghemat ruang, tidak ada elemen penyekat.

Karena struktur unik tabung, tabung dan cangkang berada dalam gerakan spiral pada saat yang sama, yang meningkatkan tingkat turbulensi. Koefisien perpindahan panas total penukar panas 40% lebih tinggi daripada penukar panas konvensional, sedangkan penurunan tekanan hampir sama. Saat merakit penukar panas, tabung datar spiral dan tabung halus juga dapat digunakan. Penukar panas diproduksi sesuai dengan standar ASME. Di mana penukar panas shell and tube dan perangkat konvensional digunakan, seperti penukar panas dapat diganti. Ini dapat memperoleh nilai terbaik dari penukar panas shell dan tabung umum dan peralatan perpindahan panas pelat dan bingkai, dan memiliki prospek aplikasi yang luas dalam industri kimia dan petrokimia.

spesifikasi

Aplikasi

Selama operasi boiler dalam aplikasi komersial dan industri yang khas, sekitar 10-20% dari nilai kalor bahan bakar dikeluarkan dengan gas cerobong ke atmosfer.Penghemat tumpukan dirancang untuk memulihkan sejumlah besar kehilangan energi gas tumpukan ini, sehingga sangat meningkatkan efisiensi sistem boiler.Ada beberapa pertimbangan saat memilih economizer:

• Penurunan Tekanan Sisi Gas.Penambahan tekanan balik pada tumpukan boiler mempengaruhi kemampuan throughput kipas udara pembakaran.Economizer dan kipas udara pembakaran harus berukuran tepat untuk memastikan operasi dan kapasitas sistem yang sesuai.

• Suhu air umpan.Air umpan ke economizer harus dideaerasi dan setpoint suhu minimal pada 220oF untuk mencegah korosi tabung.

• Penurunan Tekanan Sisi Air.Pompa air umpan harus berukuran untuk mengakomodasi penurunan tekanan economizer.Selain itu, sistem air umpan modulasi kontinu diperlukan untuk memastikan laju aliran yang tepat melalui economizer.
