Tempat asal: | Zhangjiagang, Tiongkok |
Nama merek: | HD BOILER |
Sertifikasi: | ISO9001 , TUV , ASME , EN |
Nomor model: | Panel dinding air |
Kuantitas min Order: | 5 Ton |
---|---|
Harga: | Negotiable |
Kemasan rincian: | Paket Rangka Baja |
Waktu pengiriman: | 60 hari |
Syarat-syarat pembayaran: | L / C, T / T, Western Union |
Menyediakan kemampuan: | 800 Ton / Bulan |
Nama Produk: | Panel Dinding Air Boiler | NDE: | 100% PT, 100 RT, 100% UT |
---|---|---|---|
Aplikasi: | Pabrik Gula dan Boiler Industri | Kata kunci: | Dinding membran |
Teknik Pengelasan: | Pengelasan busur terendam | Fungsi: | Permukaan Pemanasan |
Cahaya Tinggi: | Panel boiler TUV,Dinding Boiler Dilas Busur Terendam,panel Boiler Dilas Busur Terendam |

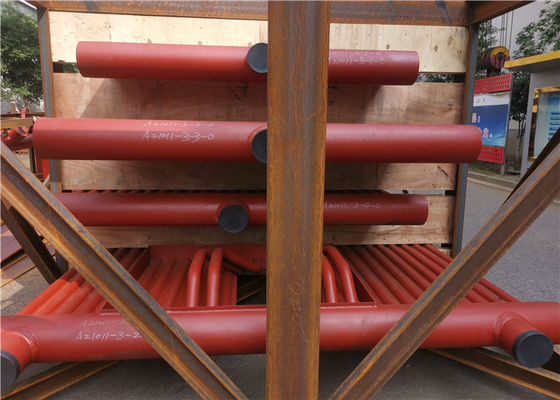

Dinding Membran Boiler Pengelasan Busur Terendam Baja Karbon Untuk Industri 300T
Deskripsi Produk Dinding Air Membran
Jika menurut jenis struktur, ada tiga jenis utama: jenis tabung telanjang, jenis membran, dan jenis tabung tusukan. Jenis tabung telanjang terdiri dari seluruh baris tabung baja mulus dengan struktur paling sederhana.Dinding air membran adalah sejenis pengelasan sambungan dari banyak tabung bersirip yang digulung dari dinding air untuk membentuk permukaan pemanas gabungan yang disegel.Itu tidak hanya dapat meningkatkan sesak udara tungku, mengurangi kebocoran udara, tetapi juga melindungi dinding tungku, mengurangi berat dinding tungku dan menyederhanakan struktur.
Dinding air membran adalah struktur kedap udara yang terdiri dari pipa dan sirip. Keuntungannya adalah lebih sedikit kebocoran udara di tungku;dapat menggunakan dinding peletakan pipa, lebih sedikit beban pada struktur baja dan biaya boiler yang lebih rendah;struktur suspensi yang mudah digunakan dan meningkatkan sistem ekspansi termal, cocok untuk produksi mekanis skala besar, tingkat perakitan tinggi, kapasitas penyimpanan panas rendah, dan mempersingkat waktu start-up dan shutdown.Kerugiannya adalah proses pembuatannya rumit.Dinding air membran sering digunakan dalam boiler kapasitas besar, suhu tinggi dan tekanan tinggi.
Fungsi utama water wall panel di boiler adalah untuk menyerap panas yang dihasilkan oleh nyala api atau cerobong suhu tinggi dan untuk menghasilkan uap atau air panas di dalam tabung, sehingga dapat menurunkan suhu di dalam ruang.
Menurut proses pembuatan yang berbeda, dinding air membran dapat dibagi menjadi tiga jenis (lihat Gambar 1): 1. tabung sirip yang digulung dilas dalam barisan, dengan beban kerja pengelasan yang lebih sedikit, tetapi tabung sirip mahal.2. tabung telanjang dan sirip (baja datar) dilas dalam baris, yang memiliki biaya bahan rendah dan dapat dengan mudah memenuhi persyaratan berbagai pitch, tetapi baja datar membutuhkan peralatan presisi dan finishing yang tinggi. Pengelasan fusi tabung telanjang, sirip antara tabung dibentuk dengan mengisi kawat las, sebagian besar digunakan untuk pitch kecil antara tabung.Pitch antara tabung dinding air membran terkait dengan faktor-faktor seperti tekanan boiler dan beban panas tungku, biasanya s/d adalah 1,2-1,5.
Kami memproduksi dan memasok rangkaian lengkap Panel Waterwall.Tabung yang ditawarkan oleh kami dikenal tahan terhadap tekanan internal yang besar karena potongan bahan sirip terus-menerus dililitkan secara spiral pada tabung.Tabung-tabung ini diketahui memberikan panas secara seragam yang menghasilkan peningkatan keluaran panas.
Bahan untuk panel dinding air
20# Baja, SA192, SA 106B, 15CrMoVG, 12Cr1MoV
Standar
Standar Kode ASME, Standar GB
Pengecekan kualitas
MT, RT, uji Hidrolik
Spesifikasi
Fungsi utama water wall panel di boiler adalah untuk menyerap panas yang dihasilkan oleh nyala api atau cerobong suhu tinggi dan untuk menghasilkan uap atau air panas di dalam tabung, sehingga dapat mengurangi suhu di dalam ruang.
Nama | Panel dinding air |
Bahan | Baja karbon atau baja paduan standar ASME/GB |
Ukuran tabung | Disesuaikan |
Standar | Sesuai standar ASME/GB |
Peralatan | Peralatan produksi otomatis |
Aplikasi | Pemeliharaan Boiler Pabrik Gula dan Boiler Pembangkit Listrik |
