Struktur Perusahaan Tahan Panas ASME Standard Superheater Coil
Detail Produk
| Bahan tabung: | <i>SA106 Gr.</i> <b>SA106 Gr.</b> <i>B and SA192M</i> <b>B dan SA192M</b> | Nama Produk: | Dinding Belakang & Evaporator |
|---|---|---|---|
| Standar: | SEPERTI SAYA | Aplikasi: | Pabrik Gula dan Boiler Pembangkit Listrik |
| Kata kunci: | Kumparan Evaporator dan Kumparan Serpentine | Bahan sirip: | Q235B |
| Menyoroti |
Superheater Coil tahan panas,struktur kokoh Superheater Coil,superheater boiler tahan panas |
||
Deskripsi Produk
Suhu tinggi Evaporator Serpentine Coils Majelis Standar ASME
pengantar
Selama lebih dari 30 tahun, Hua Dong Boiler telah secara konsisten berinovasi dan meningkatkan suku cadang boiler kami.Peningkatan dalam pembengkokan, pengelasan, dan desain memastikan produk kami memenuhi standar Eropa dan Amerika, memastikan kinerja yang andal.
Tabung serpentine adalah tabung yang berputar dan berputar beberapa kali di pesawat.Permukaan pemanas konveksi boiler, seperti economizer, superheater dan reheater, mengadopsi struktur tabung serpentine melalui sabuk, dengan tata letak horizontal dan vertikal.
Bundel tabung evaporasi adalah bundel tabung evaporasi yang terutama menyerap perpindahan panas konveksi dalam boiler berkapasitas kecil dan menengah.Ini umumnya merupakan kumpulan sistem tabung terhuyung padat yang terdiri dari tabung naik dan turun yang terhubung dengan drum atas dan bawah.Beban panas pipa bundel tabung penguapan tinggi, bagian pipa ini dengan air panas menjadi uap, dari bawah ke atas;Fungsi utamanya adalah untuk menyerap panas ke air dan uap dan berfungsi sebagai bagian naik dari siklus air boiler.
1. Komposisi bahan: Terbuat dari tabung seperti ular (baja karbon, baja paduan atau baja tahan panas, dll.) dan kotak pengumpul dan bahan pendukung lainnya.Tabung umumnya memiliki 32, 38, 42 atau jenis spesifikasi lainnya, sesuai dengan kebutuhan pengguna secara terpisah.
2. Susunan: tata letak vertikal atau horizontal.
3. Fitur: penampilan cantik, ukuran, akurasi, teknologi pembengkokan dan pengelasan kelas satu, peralatan deteksi kelas satu.
Superheater
Pembangkit listrik bahan bakar fosil sering memiliki bagian superheater di tungku pembangkit uap. Uap melewati peralatan pengeringan di dalam drum uap ke superheater, satu set tabung di tungku.Di sini uap mengambil lebih banyak energi dari gas buang panas di luar pipa, dan suhunya sekarang menjadi sangat panas di atas suhu saturasi.
Alat pemanas
Tungku pembangkit listrik mungkin memiliki bagian pemanas ulang yang berisi tabung yang dipanaskan oleh gas buang panas di luar tabung.Uap buang dari turbin tekanan tinggi dilewatkan melalui tabung panas ini untuk mengumpulkan lebih banyak energi sebelum menggerakkan turbin menengah dan kemudian turbin tekanan rendah.
|
Jenis
|
Keuntungan
|
Kekurangan
|
Metode pendukung
|
|
Tipe liontin
|
1. Dukungan struktural yang kuat
|
1. Aliran tersumbat oleh uap yang terkondensasi 2. Perlu restart perlahan untuk membersihkan air yang menumpuk di bagian bawah.
|
didukung dari atas
|
|
Tipe terbalik
|
1. Drainase uap kental yang tepat
|
1. Kurangnya kekakuan struktural, terutama dalam aliran gas berkecepatan tinggi
|
Didukung dari bawah
|
|
Horisontal -tipe
|
1. Drainase yang tepat
2. Kekakuan struktural yang baik
|
1. Mereka tidak melihat nyala api secara langsung sehingga mereka terutama dari tipe konvektif
|
Biasanya didukung di saluran gas vertikal sejajar dengan tungku utama.
|

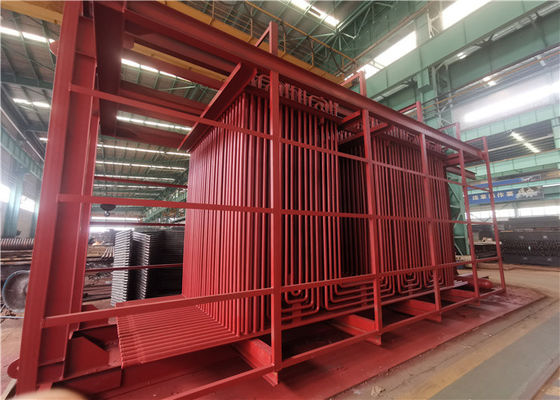

Gambar di sini adalah rakitan evaporator dengan dinding membran dan kumparan evaporator untuk referensi Anda.
Proyek ini juga termasuk steam drum + header + economizer.
| DESAIN DAN KODE FABRIKASI | ASME BAGIAN I EDISI 2019 |
| TEKANAN DESAIN | 8.1 MPa |
| MAKS.TEKANAN KERJA YANG DIIZINKAN | 8.1 MPa |
| SUHU DESAIN | 320℃ |
| UJI TEKANAN HIDROSTATIK | 12.2 MPa |
| TUJUAN KOROSI | 0.5mm |
