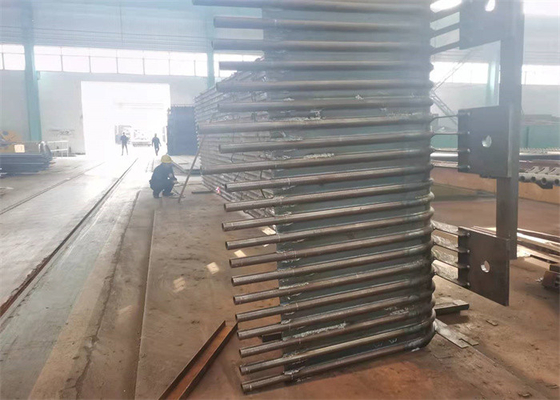

ASME Studded Power Station Water Wall Panel Tekanan Tinggi

Waterwall dalam boiler adalah dinding tungku yang terdiri dari refraktori dan tabung dalam boiler tabung air.Tabung ditempatkan secara merata dan umumnya terhubung ke header yang pada gilirannya dihubungkan kembali ke bank pembangkit utama boiler. tujuan dua kali lipat di sini dalam menangkap panas yang jika tidak akan melarikan diri ke atmosfer dan membantu memanaskan air di boiler.Dan mereka juga membantu menjaga refraktori tetap dingin (relatif berbicara)Ini mencegah spalling dari refraktori.

Panel dinding air dengan pin biasanya diletakkan secara vertikal di dinding bagian dalam dinding tungku, hal ini terutama digunakan untuk menyerap panas radiasi yang dipancarkan oleh api dan gas buang suhu tinggi di tungku. Ini adalah jenis utama permukaan pemanas evaporasi dari semua jenis boiler modern dan komponen dasar loop sirkulasi air boiler. Karena pendinginan dan perlindungan dinding tungku, demikianlah namanya.

Dinding air pada awalnya dirancang untuk tidak dipanaskan, tetapi untuk mendinginkan tungku dari kerusakan suhu tinggi. Kemudian, karena fungsi pertukaran panasnya yang baik, secara bertahap menggantikan drum uap sebagai bagian pemanas utama boiler.

Permukaan pemanas evaporatif, yang diletakkan di dinding bagian dalam ruang boiler dan terdiri dari banyak pipa paralel. Fungsi dinding air adalah untuk menyerap panas radiasi api suhu tinggi atau gas buang di ruang tungku, menghasilkan uap atau air panas dalam pipa, dan kurangi suhu dinding tungku untuk melindungi dinding tungku. Dalam boiler berkapasitas besar, suhu nyala di tungku sangat tinggi, intensitas radiasi panas sangat besar. Empat puluh hingga lima puluh persen atau lebih dari panas dalam boiler diserap oleh dinding air. Kecuali untuk beberapa boiler berkapasitas kecil, boiler tabung air modern menggunakan dinding pendingin air sebagai permukaan pemanas utama penguapan.

Keuntungan dari Dinding Air Membran

1).Untuk menjamin anti bocor dinding tungku dan mengurangi kebocoran udara ruang bakar.

2).Untuk mencapai pendinginan air penuh dari ruang bakar, dan dinding air membran aksesori boiler bermanfaat untuk mencegah kokas dalam kondisi pembakaran tambahan.

3).Kapasitas penyimpanan termal kecil, pemanasan ruang bakar cepat dan pendinginan juga cepat, yang dapat mempersingkat waktu pendinginan awal boiler dan tungku dimatikan.

4).Adalah baik untuk mengadopsi dinding berpendingin air yang didukung atas dan dapat mengurangi beban kerangka boiler, yang bermanfaat untuk menggantung.

5) Dibandingkan dengan tabung telanjang, dinding air membran meningkatkan kapasitas penyerapan panas tabung.

6) Dinding air membran boiler langsung pabrik dapat meningkatkan tingkat kombinasi awal bagian-bagian boiler dan mengurangi beban kerja pemasangan.
