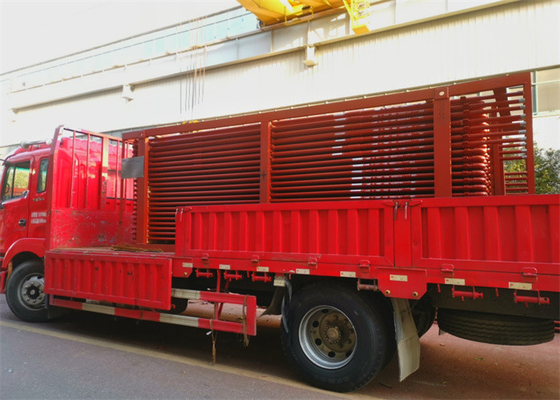

Stainless Steel TP304 65x6x6000mm Reheater Coil Untuk HRSG

Superheater Dan Reheater Dengan Stainless Steel TP304 65x6x6000mm Untuk HRSG

Parameter: Superheater dan Reheater

Prinsip bekerja

Superheater adalah bagian yang memanaskan steam dari temperatur saturasi ke superheater oleh boiler.Ini juga disebut pemanas super.
Superheater dapat dibagi menjadi tipe konveksi, tipe radian dan tipe semi-radian sesuai dengan mode perpindahan panas;
Menurut karakteristik strukturnya, dapat dibagi menjadi tipe tabung serpentine, tipe layar, tipe dinding dan tipe dinding.
Mereka semua terdiri dari sejumlah pipa paralel dan manifold inlet dan outlet.
Kebanyakan boiler industri tidak memiliki superheater karena banyak proses dan utilitas industri hanya membutuhkan uap jenuh.
Superheater umumnya dipasang di pembangkit listrik, lokomotif dan boiler Marine untuk meningkatkan efisiensi termal seluruh pembangkit listrik tenaga uap.

perkenalan produk

Reheater sebenarnya adalah sejenis steam superheater yang memanaskan steam bertekanan rendah setelah bekerja dan mencapai temperatur tertentu.Peran reheater selanjutnya meningkatkan efisiensi termal sirkulasi di pembangkit listrik, dan membuat suhu uap dari sudu turbin uap tahap terakhir dikendalikan dalam kisaran yang diijinkan.
Reheater adalah boiler yang mengubah uap dari turbin uap menjadi uap superheated.
Reheater memiliki dua fungsi: satu untuk mengurangi kelembaban uap air, yang bermanfaat untuk melindungi bilah turbin;
Kedua, efisiensi internal relatif dan absolut dari turbin uap dapat ditingkatkan.

rincian

• Superheater

Umumnya 30 ~ 60 mm. Jenis superheater aliran yang paling umum adalah tabung serpentine. Ini memiliki kelompok tabung yang lebih intensif, menghiasi 450 ~ 1000 cerobong dari suhu gas buang, gas buang erosi vertikal dan lateral. Gas buang terutama mentransfer panas ke pipa dengan konveksi, dan sebagian panas diserap oleh radiasi. Superheater tipe pelat terdiri dari sejumlah layar tabung, diatur di bagian atas tungku atau di outlet, milik radiasi atau superheater tipe semi-radiasi.Yang pertama menyerap panas radiasi dari nyala api tungku, sedangkan yang terakhir juga menyerap beberapa panas konveksi.Di boiler pembangkit listrik di atas 10 mpa, superheater tipe layar dan tipe serpentine biasanya digunakan untuk meningkatkan penyerapan panas.Dinding superheater yang diterapkan pada dinding bagian dalam tungku adalah superheater berseri-seri, yang jarang digunakan.Superheater yang dipasang di dinding digunakan dalam boiler pembangkit listrik berkapasitas besar untuk membentuk dinding bagian atas tungku dan lantai konveksiue.Gambar menunjukkan pengaturan beberapa superheater.Boiler industri berkapasitas kecil dengan superheater hanya dapat memenuhi persyaratan dengan superheater satu tahap.

• Alat pemanas

Tata letak reheater mengikuti tata letak superheater, termasuk konveksi, radiasi dan semi-radiasi.

Pemanas konveksi memiliki aliran balik, aliran hilir dan aliran campuran, koil tunggal, koil ganda, koil multi, paralel dan terhuyung-huyung, tipe vertikal dan horizontal, sejajar dengan dinding depan dan tegak lurus dengan dinding depan. Pemanas ulang konveksi adalah pemanas ulang utama yang menyerap panas konveksi.

Radiant reheater mengacu pada reheater menyerap radiasi tungku.

Reheater semi-radiant (plate superheater) mengacu pada pemanas ulang yang menyerap lebih banyak radiasi dari tungku (lebih dari 1/2 dari total panas).

Prinsip pemilihan material pada reheater sama dengan prinsip superheater.Karena pemanasan ulang uap lebih rendah daripada superheater dalam kapasitas pendinginan, suhu dinding desain umumnya lebih tinggi daripada superheater dengan tingkat suhu yang sama. Tabung logam pemanas ulang suhu tinggi umumnya terbuat dari baja paduan (tabung logam mengandung lebih dari 5% paduan elemen).Misalnya, 12CrlMoV, baja 102, sa213-t91, sa213-tp304, sa213-tp347, dll.

Perusahaan Qur

Hua Dong Boiler telah menjadi pemasok utama produsen boiler dan perusahaan energi domestik dan asing yang memenuhi syarat, termasuk American Covanta Energy Company, AMEC Foster Wheeler Company, ALSTOM, Oriental Boiler Limited oleh Share Ltd., Harbin electric LLC, Wuxi Hua Guang Boiler Co. , Ltd., Hangzhou Boiler Group Co., Ltd.
