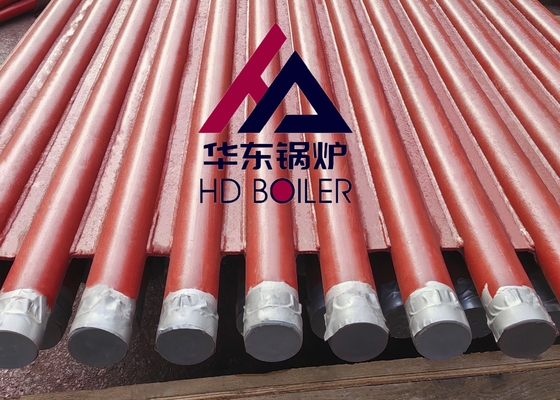

Pengantar Produk: Tembok Membran Boiler

       Membran dinding air adalah struktur kedap udara yang terbuat dari pipa dan sirip las.dan pipa meletakkan dinding tungku dapat digunakan untuk mengurangi beban struktur baja dan mengurangi biaya boiler; Memfasilitasi penggunaan struktur suspensi dan meningkatkan sistem ekspansi termal; Cocok untuk produksi mekanis skala besar dan memiliki tingkat perakitan yang tinggi;Kapasitas penyimpanan panas kecil, dan waktu mulai dan berhenti dipersingkat. Kekurangannya adalah bahwa proses manufaktur yang kompleks.boiler suhu tinggi dan tekanan tinggi sebagian besar menggunakan dinding membran air.

Klasifikasi

Menurut proses manufaktur yang berbeda, ada tiga jenis dinding pendingin air membran:

(1) Yang pertama dilas dalam barisan dengan tabung sirip yang digulung, dan beban pengelasan kecil, tetapi tabung sirip mahal.

(2) Tabung polos dan sirip (baja datar) dilas dalam baris, biaya bahan rendah, dan mudah memenuhi persyaratan berbagai tempat,tapi baja datar memiliki persyaratan presisi tinggi dan membutuhkan peralatan finishing.

(3) Pengelasan sintering tabung polos, sirip inter-pipe dibentuk oleh peleburan dan pengisian kawat las, yang sebagian besar digunakan untuk layar pipa dengan pitch inter-pipe kecil.Pitch antara tabung dari dinding air membran berhubungan dengan tekanan boiler, beban panas tungku dan faktor lain, dan s/d umum adalah 1,2 ~ 1.5.

Keuntungan

Deskripsi

Panel dinding air digunakan dalam boiler pemulihan panas limbah. kami memproduksi panel dinding air. ini terbuat dari tabung baja karbon untuk gambar pelanggan dan spesifikasi.Perhatian khusus diberikan untuk ovulasi dan penipisan di bagian yang ditekuk, selama pembuatan.

Kami memproduksi dan memasok berbagai panel dinding air. tabung yang ditawarkan oleh kami dikenal untuk menahan tekanan internal yang besar karena strip terus menerus dari material sirip adalahTabung ini dikenal untuk memberikan panas secara seragam yang menghasilkan output panas yang meningkat.

Fungsi utama panel dinding air di boiler adalah untuk menyerap panas yang dihasilkan oleh api atau asap suhu tinggi dan untuk menghasilkan uap atau air panas di tabung,Oleh karena itu untuk mengurangi suhu di ruang.

Rincian Konstruksi

Karakteristik kombinasi dinding pendingin air membran adalah sebagai berikut:
1Periksa dan sesuaikan lebar, panjang, rata dan diagonal baris pipa ketika baris pipa yang tersegmentasi diangkat ke bingkai kombinasi.Jika lebar baris tabung lebih besar atau lebih kecil dari ukuran yang ditentukan, sirip dapat dipotong ke panjang yang tepat, disesuaikan dengan ukuran yang ditentukan dan kemudian dilas kembali.sirip antara beberapa pipa dengan ukuran yang lebih besar dapat dipotong untuk mengurangi jarak antara pipa untuk menghilangkan perbedaan diagonal, dan kemudian sirip dapat dilas. Ketika ketidaksetaraan baris pipa melebihi kisaran yang diizinkan, bingkai gantry dapat digunakan untuk mengoreksi tekanan atas jack.
2. Penggabungan ujung pipa berbeda dari pipa tunggal.Penggabungan pengelasan pipa tunggal menyusut sekitar 1-2mm setelah pengelasan, yang tidak berpengaruh pada pipa lain.Tapi baris pipa tidak sama, dua bagian pipa baris pengelasan butt, jika dari satu sisi ke sisi lain dari urutan pengelasan, pengelasan ke ujung pipa yang disebabkan oleh deformasi sangat besar.sebelum pengelasan punggung, clearance butt dari sendi las ini harus diukur secara komprehensif, dan menurut clearance butt terlalu kecil, moderat, klasifikasi terlalu besar,jika celah pantat terlalu besar atau terlalu kecilPada saat ini, karena penyusutan pengelasan, pipa dengan celah yang lebih besar akan menjadi soldable.Untuk mengurangi penyusutan deformasi pengelasan pipa, metode simetri dan pengelasan silang harus diadopsi.
3Bagian bawah dinding pendingin air depan dan belakang memiliki bagian bawah tungku (balok abu dingin), dan bagian atas dinding pendingin air belakang memiliki sudut api,jadi ukuran komponen lebih besar dan bentuknya lebih khusus, jadi sulit untuk menggabungkan.
4. bola satu pass pipa dinding air belakang berbeda dari pipa permukaan pemanasan lainnya. Karena dinding air belakang di kotak header atas memiliki sudut tahan api,jumlah pipa lentur sudut tahan api sama dengan dinding air belakang, untuk meningkatkan kekakuan sudut tahan api, ada juga sejumlah besar pipa lurus jarak (sebagian besar jenis tungku).Equidiameter bentuk khusus baja cor tee (pipa tiga cabang) dipasang.Di tabung lurus dan persimpangan antara tangki atas bersekutu dilengkapi dengan lubang Φ 5 mm atau Φ pembatasan 10 mm. Dengan cara ini,sebagian besar dari medium kerja melengkung pipa kondusif untuk pendinginan sudut api, dan bagian kecil dari medium kerja pipa melengkung memastikan bahwa pipa lurus dan pipa melengkung memiliki jumlah yang sesuai dari ekspansi, sehingga mengurangi tegangan internal,jadi kesulitan melewati bola meningkat.

Tentang kami

Hua Dong Boiler Co, Ltd adalah perusahaan berteknologi tinggi yang mengkhususkan diri dalam pembuatan boiler.000 m2 dengan aset tetap sebesar USD 110,000,000Ada 1100 karyawan termasuk 150 teknisi dan 600 tukang las kode.Hua Dong memiliki lisensi manufaktur untuk boiler kelas A dan wadah tekanan kelas A1 & A2 yang dikeluarkan oleh Administrasi Umum Pengawasan Mutu Cina, Inspeksi dan Karantina; juga memegang cap "S" dan "U" "NB" yang dikeluarkan oleh American Society of Mechanical Engineers; Sementara itu, Perusahaan ini telah lulus sertifikasi ISO9001, SO3834,EN12952 Sistem Manajemen Mutu.
