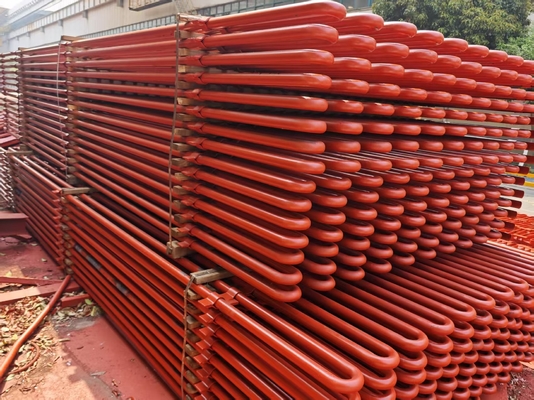

Suhu rendah / menengah / tinggi Snake Coils Superheater Dan Reheater ASME Boiler

Apa persamaan dan perbedaan prinsip antara proses superheating dan reheating?

Kesamaan terletak pada keduanya adalah proses pemanasan dan meningkatkan suhu uap. Perbedaannya adalah bahwa superheating meningkatkan suhu uap di atas suhu kejenuhan,meningkatkan keadaan energi awal uapPemanas ulang, bagaimanapun, terjadi setelah uap telah sebagian berkembang dan melakukan pekerjaan. Ini menghilangkan kelembaban dari uap dan meningkatkan suhu uap lagi untuk meningkatkan efisiensi termal siklus.

1Deskripsi:

Superheater adalah perangkat yang digunakan untuk mengubah uap jenuh atau uap basah menjadi uap superpanas atau uap kering. uap superpanas digunakan dalam turbin uap untuk pembangkit listrik, mesin uap,dan dalam proses seperti reforming uapAda tiga jenis superheater: radiant, konveksi, dan secara terpisah ditembakkan.Superheater dapat bervariasi dalam ukuran dari beberapa puluh kaki hingga beberapa ratus kaki (beberapa meter hingga beberapa ratus meter).

Reheater dan superheater adalah satu set tabung yang terletak di boiler.Uap dari dinding air melewati superheater di mana ia dipanaskan di atas suhu jenuh sampai suhu operasi maksimum yang diperlukan tercapaiUap superpanas kemudian mengalir melalui pipa uap utama ke turbin tekanan tinggi.Uap knalpot dari turbin tekanan tinggi diarahkan ke boiler untuk pemanasan ulang dan dari sana ke turbin tekanan menengah dan rendahSuhu pemanasan tinggi meningkatkan output dan efisiensi pembangkit listrik.

Jenis Super Heater:

Sebuah radiant superheater ditempatkan langsung di ruang pembakaran.

Sebuah superheater konveksi terletak di jalur gas panas.

Sebuah superheater yang dipanaskan secara terpisah, seperti namanya, sepenuhnya terpisah dari boiler.

2Parameter teknis:
