Solusi Pembangkit Listrik Khusus SA192 Serpentine Superheater dan Bagian Reheater

Solusi Pembangkit Listrik yang Disesuaikan SA192 Bagian Pemanas Lanjut dan Pemanas Ulang Serpentine

Apa saja jenis utama pemanas lanjut?

Jenis radiasi (terletak di dalam tungku) dan konveksi (di jalur gas).

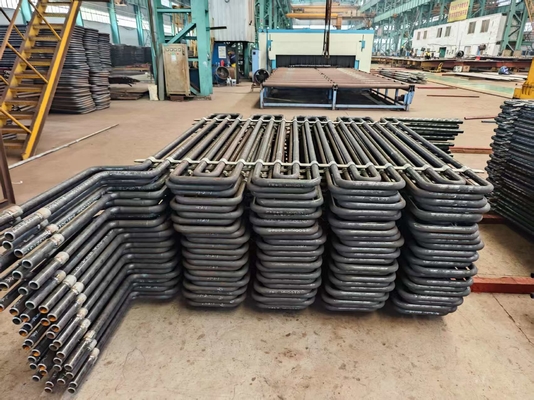

Tampilan Produk

Fungsi Produk Pemanas Lanjut dan Pemanas Ulang

Pemanas Lanjut

1. Dalam pembangkit listrik termal, tugas pemanas lanjut sangat penting. Ia menghilangkan sisa kelembaban 1 hingga 2% dalam uap jenuh yang keluar dari boiler dan meningkatkan suhunya jauh di atas titik jenuh. Hal ini membuat uap lebih bertenaga dan efisien.
2. Pemanasan lanjut tidak hanya meningkatkan efisiensi keseluruhan siklus pembangkitan listrik—tetapi juga mencegah kondensasi berlebihan pada tahap akhir turbin. Mengapa itu penting? Karena terlalu banyak kondensasi dapat merusak bilah turbin seiring waktu. Jadi, pemanas lanjut membantu menjaga turbin berjalan lancar dan tahan lebih lama.
3. Begini cara kerjanya: Pemanas lanjut menggunakan panas dari gas pembakaran tungku. Panas ini mengeringkan uap sepenuhnya dan kemudian memanaskannya lebih lanjut, memberikan dorongan suhu ekstra yang dibutuhkan untuk produksi daya yang efisien.
4. Pemanas lanjut dirancang dengan beberapa rangkaian tabung yang berjalan berdampingan. Rangkaian ini memiliki satu atau lebih tekukan balik dan terhubung ke header. Pengaturan ini membantu mendistribusikan uap secara merata dan memaksimalkan perpindahan panas.

Pemanas Ulang

1. Pemanas ulang memiliki peran khusus: mereka memanaskan kembali uap yang telah mengembang sedikit di dalam turbin. Dengan melakukan ini, mereka memastikan uap tetap kering semaksimal mungkin sepanjang tahap akhir turbin. Uap kering berarti kinerja yang lebih baik dan lebih sedikit keausan pada komponen turbin.
2. Anda dapat menemukan pemanas ulang di berbagai tempat di dalam boiler utilitas, biasanya sebelum atau sesudah pemanas lanjut konvektif di zona konvektif. Dalam boiler bertekanan tinggi modern, pemanas ulang biasanya terdiri dari dua bagian.
3. Bagian pertama, atau bagian utama, terletak di zona konvektif, tempat ia memulai proses pemanasan ulang. Bagian kedua, bagian sekunder, menggantung tepat di pintu keluar tungku, membuat uap mencapai suhu akhir yang optimal.
4. Saat merancang pemanas ulang, para insinyur mengikuti prinsip yang sama seperti yang mereka lakukan untuk pemanas lanjut. Keduanya perlu menangani suhu tinggi dan memindahkan panas secara efisien.
5. Pemanas ulang dan pemanas lanjut mungkin memiliki suhu keluaran yang sama, tetapi tekanan uap dalam pemanas ulang hanya sekitar 20 - 25% dari yang ada di pemanas lanjut. Tekanan yang lebih rendah itu berarti kita dapat menggunakan paduan baja kelas yang lebih rendah untuk pemanas ulang, yang membantu mengurangi biaya tanpa mengorbankan kinerja.

Detail Pemanas Lanjut dan Pemanas Ulang

Kriteria manufaktur dan penerimaan Pemanas Lanjut dan Pemanas Ulang

1.JB/T1611 "Spesifikasi teknis untuk pembuatan pipa boiler."

2.JB/T1612 "Kondisi teknis uji tekanan boiler."

3.JB/T1613 "Spesifikasi teknis untuk pengelasan bagian bertekanan boiler."

4.JB/T1615"Spesifikasi teknis untuk pengecatan dan pengepakan boiler."

5. JB/T3375 "Aturan untuk menerima penerimaan material untuk konstruksi boiler."

Jenis Keuntungan Kerugian Metode Pendukung

Tipe Gantung

1. Dukungan struktural yang kuat

2. Penyumbatan aliran oleh uap yang terkondensasi

3. Perlu restart lambat untuk membersihkan air yang terkumpul di bagian bawah. didukung dari atas

Tipe Terbalik

1. Drainase yang tepat dari uap yang terkondensasi

2. Kurangnya kekakuan struktural, terutama dalam aliran gas berkecepatan tinggi Didukung dari bawah

Tipe Horizontal

1. Drainase yang tepat

2. Kekakuan struktural yang baik.

Mereka tidak melihat api secara langsung sehingga mereka terutama dari tipe konvektif Biasanya didukung di saluran gas vertikal sejajar dengan tungku utama.
