Power Plant Economizer Dengan Spiral Fin Tube Mengurangi Pakaiannya Meningkatkan Pengeboran Jerawat

Economizer Pembangkit Listrik dengan Pipa Sirip Spiral Mengurangi Keausan, Meningkatkan Penembakan Jelaga

Di mana letak economizer dalam sistem boiler?

Antara perangkap panas terakhir boiler dan pemanas awal udara.

Deskripsi Economizer

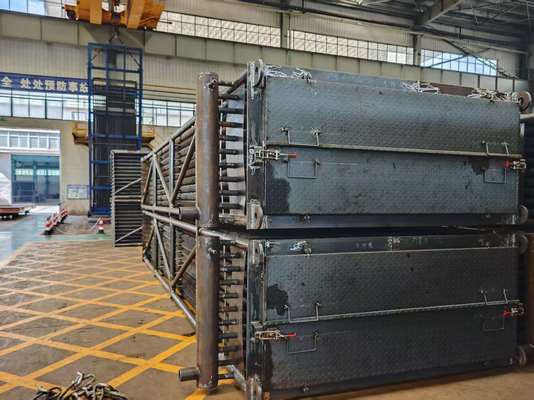

Economizer pipa bersirip tipe-H adalah economizer transfer panas yang efisien yang dirakit oleh pipa bersirip tipe-H (juga disebut pipa bersirip tipe-H, pipa bersirip, pipa kupu-kupu).

1. Struktur: Bentuk dasarnya adalah tipe "H" dan tipe "H" ganda, disusun secara berbaris.

2. Karakteristik kinerja:

(1)Mengganti economizer pipa telanjang dengan yang bersirip tipe-H meningkatkan area transfer panas. Itu berarti lebih sedikit pipa yang dibutuhkan, yang membuka lebih banyak ruang bagi aliran gas buang. Hasilnya? Kecepatan gas yang lebih rendah dan keausan yang lebih sedikit. Inilah alasannya: keausan pipa terkait dengan kecepatan gas buang—khususnya, sebanding dengan kecepatan yang dinaikkan ke pangkat 3,33. Turunkan kecepatan dari 9m/s menjadi 7m/s, dan keausan turun menjadi hanya 43% dari aslinya. Ditambah lagi, pengujian menunjukkan bahwa pipa bersirip secara alami mendorong abu terbang ke tengah barisan pipa. Jadi desainnya sendiri membantu mengurangi keausan.

(2) Pipa bersirip tipe-H dapat dibuat menjadi pipa ganda tipe "H ganda", strukturnya kaku, dapat digunakan dalam kasus barisan pipa yang panjang.

(3) Economizer pipa bersirip tipe-H disusun secara berbaris. Sirip tipe-H membagi ruang menjadi beberapa area kecil, yang memiliki efek aliran pada aliran udara, sehingga keausan sangat berkurang.

(4) Sirip tipe-H dapat mencapai efek penembakan jelaga terbaik karena pembentukan saluran lurus di kedua sisi.

(5) Ruang yang ringkas, berat keseluruhan sangat berkurang, mengurangi biaya.

(6) Hemat energi dan konsumsi daya lebih sedikit: economizer untuk set generator dapat mengurangi setidaknya dua pertiga dari kehilangan panas asap generator, dan hanya konsumsi daya 2 ~ 4kW per ton uap.

(7) Pengoperasian dan pemeliharaan yang sederhana; Hemat tenaga kerja: economizer perakitan keseluruhan pabrik, lebih sedikit bagian yang bergerak, struktur sederhana, mudah dipasang. Tingkat otomatisasi yang tinggi, pengoperasian dan pemeliharaan yang sederhana, dapat mengurangi personel operasi.

Fungsi

1. Menyerap panas gas buang bersuhu rendah, mengurangi suhu buang asap, mengurangi kehilangan asap dan menghemat bahan bakar.

2. Karena air umpan dipanaskan di economizer sebelum masuk ke drum, penyerapan panas air umpan pada permukaan pemanas berkurang, dan economizer dapat digunakan untuk menggantikan sebagian permukaan pemanas evaporatif yang mahal.

3. Ketika suhu air umpan dinaikkan, perbedaan suhu dinding akan berkurang dan tegangan termal akan berkurang sesuai dengan itu untuk memperpanjang masa pakai drum uap.

Spesifikasi

Aplikasi

Industri Terkait: Pembangkit listrik siklus gabungan, Pembangkit uap pemulihan panas (HRSG).Economizer umumnya digunakan sebagai bagian dari pembangkit uap pemulihan panas

(HRSG) dalam pembangkit listrik siklus gabungan. Dalam HRSG, air melewati economizer, kemudian boiler dan kemudian superheater. Economizer juga mencegah banjir boiler dengan air cair yang terlalu dingin untuk direbus mengingat laju aliran dan desain boiler.
