Pemanas Super Radiant Baja Karbon yang Dapat Disesuaikan - Pembakaran Batubara Sirkulasi Alami

Untuk boiler pembangkit listrik, ini adalah cara penting untuk meningkatkan ekonomi termal dari pembangkit listrik termal dengan meningkatkan parameter uap superpanas. Peningkatan parameter uap superpanas dibatasi oleh bahan logam. Desain pemanas lanjut harus memastikan bahwa suhu dinding luar pipa permukaan pemanas lebih rendah dari suhu tahan oksidasi baja yang diizinkan, dan sementara itu memastikan kekuatan mekaniknya. Dengan perkembangan bahan logam yang digunakan dalam boiler, boiler pembangkit listrik di negara kita sudah umumnya menerapkan tekanan tinggi, suhu tinggi (9,8MPa, 540 derajat) dan parameter tekanan supertinggi (13,7 MPa, 540 dan 555 derajat), dan telah mengembangkan parameter tekanan subkritis (16,7MPa, 540 dan 555 derajat). Sekarang banyak boiler menerapkan parameter tekanan superkritis (24,5MPa, 540-570 derajat), dan bahkan sangat sedikit unit yang menerapkan parameter tekanan dan suhu yang lebih tinggi.

Dengan peningkatan tekanan uap, untuk mengurangi kelembaban uap dari ekor turbin uap serta lebih meningkatkan ekonomi termal dari pembangkit listrik, sistem pemanasan ulang tengah banyak digunakan di pembangkit listrik parameter tinggi, misalnya mengirimkan gas buang dari silinder tekanan tinggi di turbin uap kembali untuk dipanaskan kembali di boiler ke suhu tinggi, dan kemudian mengirimkannya kembali ke silinder tekanan sedang dan tekanan rendah dari turbin uap, memperluas dan bekerja. Elemen untuk pemanasan ulang disebut pemanas ulang.

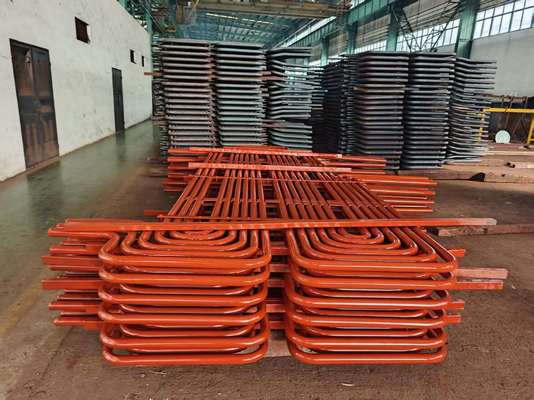

Detail: Koil pemanas lanjut

Secara umum, uap yang dipanaskan dalam pemanas lanjut tekanan tinggi disebut uap superpanas, uap yang dipanaskan oleh pemanas ulang disebut uap yang dipanaskan kembali. Parameter uap yang dipanaskan kembali berkaitan dengan ekonomi sirkulasi termal. Umumnya, tekanan uap yang dipanaskan kembali adalah sekitar seperlima dari uap superpanas, dan suhu yang pertama hampir sama dengan yang terakhir. Misalnya, di negara kita untuk boiler dengan 125MW, 400t/jam, parameter untuk uap superpanas adalah 133,7Mpa dan 555 derajat; tekanan masuk dan keluar dari uap yang dipanaskan kembali adalah 2,5/2,35MPa, suhu mereka juga 555 derajat. Untuk boiler dengan 200MW, 670t/jam, parameter uap superpanas adalah 13,7MPa, 540 derajat; tekanan masuk dan keluar adalah 2,7/2,5Mpa, dan suhunya juga 540 derajat. Untuk boiler sirkulasi kontrol tekanan subkritis dengan 300MW, 600MW, parameter uap superpanas adalah 18,27Mpa, 540 derajat; tekanan masuk dan keluar adalah 3,83/3,63MPa, suhunya juga 540 derajat. Penerapan sistem pemanasan ulang uap dapat meningkatkan ekonomi termal untuk pembangkit listrik sebesar 4-5%. Di negara kita, unit dengan kapasitas di atas 125MW semuanya menerapkan sistem pemanasan ulang tengah satu kali, dan di luar negeri, sistem pemanasan ulang tengah dua kali diterapkan untuk beberapa unit dengan parameter yang lebih tinggi.

Dalam boiler modern, konsumsi penyerapan panas dari pemanas lanjut dan pemanas ulang lebih dari setengah dari total penyerapan panas untuk fluida kerja, sehingga permukaan pemanas dari pemanas lanjut dan pemanas ulang menyumbang proporsi besar dalam total permukaan pemanas boiler, dan mereka harus ditempatkan di area di mana suhu asap lebih tinggi, kondisi kerja adalah yang terburuk di antara semua permukaan pemanas. Suhu dinding tabung dari permukaan pemanas mendekati suhu maksimum yang diizinkan dari baja, jadi pengaturan yang masuk akal dan desain pemanas lanjut dan pemanas ulang sangat penting untuk ekonomi dan keandalan ke seluruh boiler. Dalam hal desain mereka, atas dasar jaminan keselamatan dan keandalan pemanas lanjut dan pemanas ulang, sangat perlu untuk menghemat konsumsi logam sebaik mungkin, terutama untuk menghemat penggunaan baja paduan.

Untuk boiler di pembangkit listrik besar, pemanas lanjut dan pemanas ulang adalah bagian yang diperlukan, sebagian besar, mereka telah mempengaruhi keselamatan dan ekonomi boiler. Pemanas lanjut adalah permukaan pemanas yang memanaskan uap utama dari suhu jenuh ke suhu superpanas yang dinilai, dan pemanas ulang adalah permukaan pemanas yang memanaskan gas buang dari silinder tekanan tinggi turbin uap ke suhu tertentu. Ketika kondisi operasi seperti beban boiler, jenis batubara berubah, adalah untuk menyesuaikannya untuk memastikan suhu keluar pada tingkat yang dinilai -10-+5 derajat.

Untuk boiler besar di pembangkit listrik, pemanas lanjut dan pemanas ulang menyumbang proporsi besar dalam total permukaan pemanas, mereka akan diatur di area di mana asap bersuhu lebih tinggi. Untuk meningkatkan efisiensi sirkulasi termal di pembangkit listrik, perlu untuk meningkatkan parameter asli uap secara bertahap, peningkatan tekanan uap membutuhkan peningkatan suhu yang sesuai untuk uap superpanas, atau kelembaban gas buang tahap besar dari turbin uap akan terlalu tinggi, yang akan mempengaruhi keamanannya. Dengan demikian, uap yang mengalir melalui pemanas lanjut dan pemanas ulang adalah uap bersuhu tinggi, kinerja perpindahan panasnya cukup buruk, yang menentukan bahwa suhu dinding tabung pemanas lanjut dan pemanas ulang tinggi.

Prinsip

• Prinsip pemanas lanjut mirip dengan tabung pembangkit uap boiler.

• Gas panas pada suhu tinggi menyapu tabung pemanas lanjut dan menaikkan suhu uap yang besarnya tergantung pada suhu gas keluar yang meninggalkan pemanas lanjut dan kecepatan gas.

Aplikasi

digunakan untuk memanaskan uap jenuh, suhu uap bisa mencapai 900 derajat C.

Peningkatan Kapasitas Pemanas Lanjut untuk Meningkatkan Pembangkitan Listrik

Kirimkan data teknis yang diperlukan kepada kami, seperti kapasitas uap, tekanan, suhu yang dibutuhkan, dll. Kami akan merancang sesuai dengan itu.
